精雕关于异型曲面的文件处理及路径雕刻

       在广告制作过程中我们会遇到需要做曲面雕刻的处理如图这样的处理：

       今天我们来分析下这个用精雕做文件的方法，首先我们需要安装北京精雕的软件，绘制右视图的文件，文件分为两个部分，一、一条直线（整尺寸）二、异性曲面的样条曲线线条是开放的非闭合路径今天我们来分析下这个用精雕做文件的方法，首先我们需要安装北京精雕的软件，绘制右视图的文件，文件分为两个部分，一、一条直线（整尺寸）二、异性曲面的样条曲线线条是开放的非闭合路径。

进入精雕的建立模型界面（快捷键6）根据矩形建立模型建立后返回图形界面（再按一次6）：

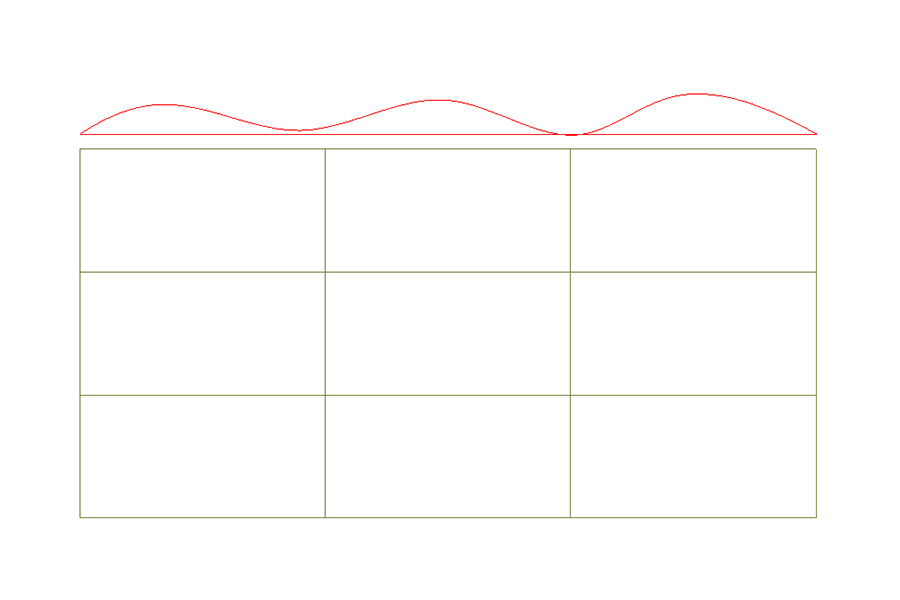

如下图所示，切记进入显示模式调为线框显示

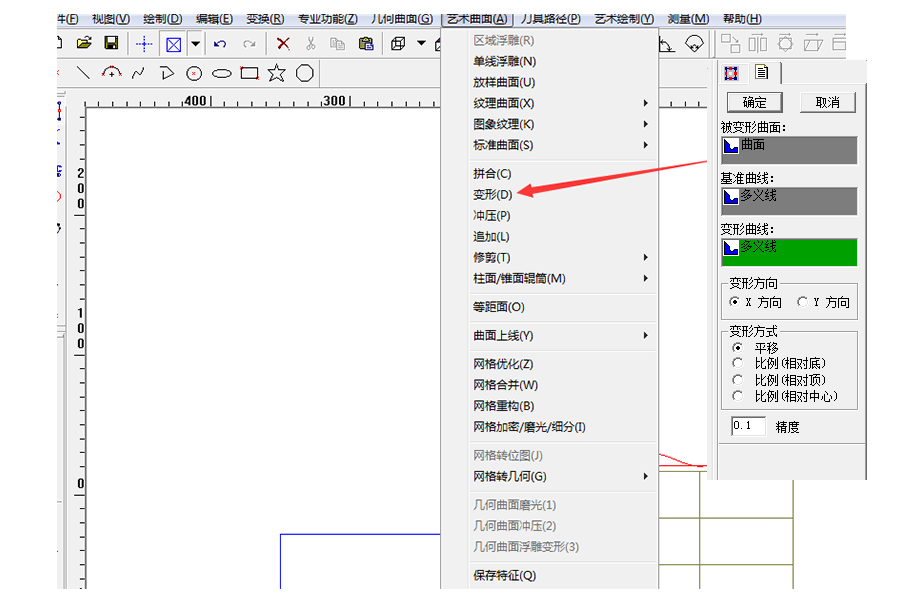

接着点艺术曲面选项选到变形，分别选中曲面及线段：

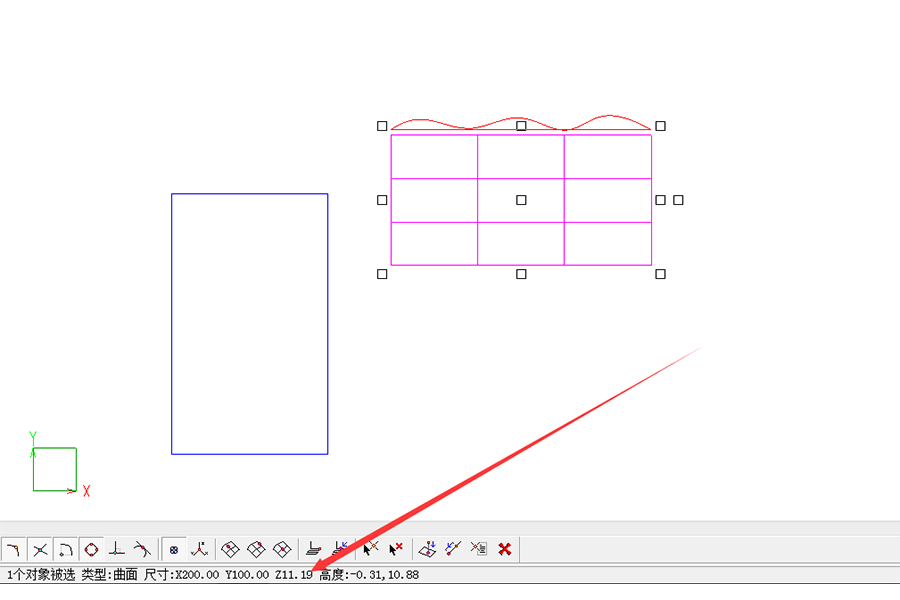

看到属性栏显示z的高度又了变化之后就说明已经曲面放样成功。

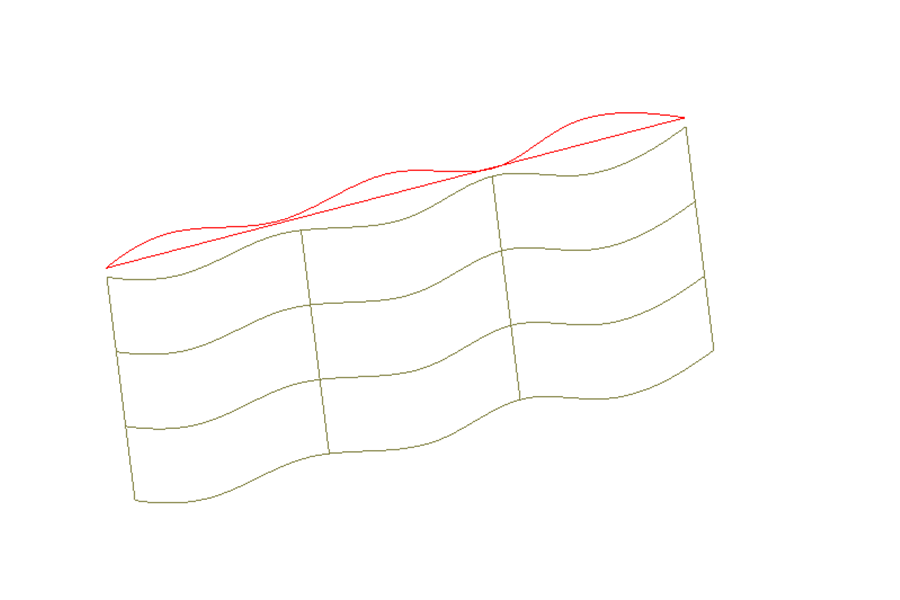

按F4旋转查看后看到如图所示就说明已经完成曲面的模型。

下一篇我们讲解如何建立路径文件输出到雕刻机雕刻。
